鋰電池電芯PET藍(lán)膜等離子表面處理提高表面能改善粘附性能
文章出處：等離子清洗機(jī)廠家 | 深圳納恩科技有限公司| 發(fā)表時(shí)間：2023-12-29
PET保護(hù)膜材料是一種復(fù)合材料，一般由底材、離型劑、黏合劑、面材組成，除了大家熟知的適用于面板保護(hù)、如不銹鋼、鋁板、銘板、以及筆記本電腦機(jī)殼和鋰電池外殼、顯示屏、手機(jī)屏幕護(hù)外，廣泛應(yīng)用于光電模切、電子模切及電子等產(chǎn)品的制程保護(hù)中。
我們?cè)趧?dòng)力鋰電池制作過(guò)程中也會(huì)使用到一種PET膜進(jìn)行作為電池之間的絕緣材料,可以啟到良好的保護(hù)作用阻隔單各電芯由于各種故障對(duì)其他電芯產(chǎn)生影響。又叫隔離膜、防粘膜、保護(hù)膜有紅色、綠色、藍(lán)色、白色、黑色;分為單面離型膜和雙面離型膜厚度:0.015--0.20mm,寬度:1080mm以下,正面剝離力8N/m;粘接保持率90%以上;在動(dòng)力電池中使用的通常為藍(lán)色。
然而PET藍(lán)膜的缺點(diǎn)是表面自由能低，這導(dǎo)致其在實(shí)際應(yīng)用過(guò)程中潤(rùn)濕性、可粘結(jié)性以及可印刷性等加工性能受到制約，因此，對(duì)PET藍(lán)膜材料，在保留其本體固有性能的同時(shí)選用合適的方法進(jìn)行表面改性處理顯得十分必要。
正因?yàn)镻ET膜具有上面所述的缺點(diǎn)，使得在使用藍(lán)膜包裹的電芯在進(jìn)行產(chǎn)品粘接過(guò)程中比較難粘,經(jīng)常出現(xiàn)脫粘現(xiàn)象,所以需要通常需要進(jìn)行表面處理。
對(duì)PET膜處理通常采用等離子表面處理方式,能夠在不損害基材的基礎(chǔ)上引入活性基團(tuán),增加表面粗糙度,提高表面能。
等離子體處理會(huì)對(duì)PET膜產(chǎn)生刻蝕作用，膜表面有形狀不規(guī)則的結(jié)構(gòu)呈現(xiàn)，表面變得粗糙，且膜表粗糙度隨等離子體處理時(shí)間延長(zhǎng)而增加。
等離子體處理可以明顯改善PET膜的親水性以及表面自由能．等離子體處理使膜表面引入的大量含氧極性基團(tuán)（如C—O／C—N，CO，CO—O等）提高了PET膜極性組分貢獻(xiàn)的表面自由能γｐ，對(duì)表面自由能的提高有主要貢獻(xiàn)。

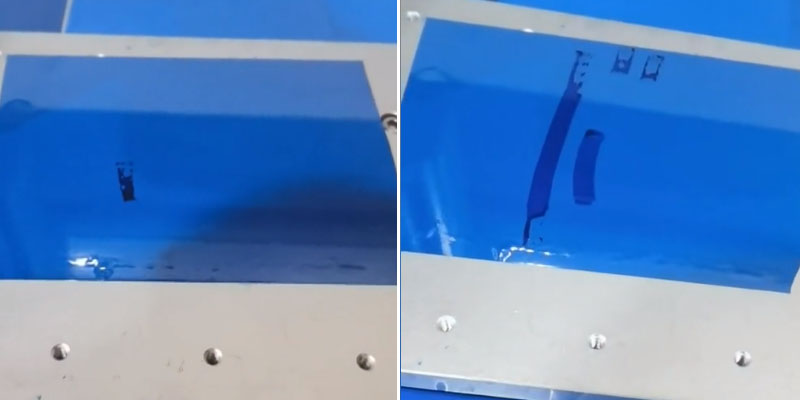

鋰電池藍(lán)膜等離子處理前后對(duì)比，可以清晰的看出中間經(jīng)過(guò)等離子處理后達(dá)因值要明顯高于周?chē)幢坏入x子處理到的區(qū)域
常壓旋噴等離子清洗機(jī)距離材料表面最小距離≥5mm，清洗速度大于300mm/S，清洗電芯表面PET藍(lán)膜清洗表面值≥40dyn/cm。
等離子體處理技術(shù)是一種物理、化學(xué)相結(jié)合的氣態(tài)處理技術(shù)，具有高效、節(jié)能、環(huán)保（不耗水）的特點(diǎn)。最重要的是，等離子體處理一般是在低溫條件下進(jìn)行，其作用深度僅涉及物質(zhì)極表層，因而不會(huì)對(duì)物質(zhì)的本體性質(zhì)帶來(lái)?yè)p害。工業(yè)鋰電池藍(lán)膜處理一般都采用常壓等離子處理的方式，常壓等離子處理不僅能解決PET藍(lán)膜的粘接力問(wèn)題，還能實(shí)現(xiàn)在線生產(chǎn)，因此特別適合工業(yè)大批量生產(chǎn)使用。
廣東省深圳市光明區(qū)華明城高新產(chǎn)業(yè)園A棟5樓
133-8039-4543
