等離子清洗機在鋰電池模組pack工藝中的應用

文章出處：等離子清洗機廠家 | 深圳納恩科技有限公司| 發表時間：2023-05-25

動力鋰電池模組和PACK裝配線生產模型解決方案是從生產到應用的核心環節。不同類型的動力電池單體都必須經過多體模組和PACK裝配，并且檢驗合格之后，才能用于動力自行車上，所以動力電池的生產裝配質量將直接影響新能源自行車的性能。動力方形電池生產線主要分為模組線、PACK線。根據追溯系統上傳的電池容量信息，并通過電壓電阻測試，依靠人工設置的電池分檔工藝，對電池進行電壓內阻測試，將電芯組裝成模組，再將模組組裝成箱體。

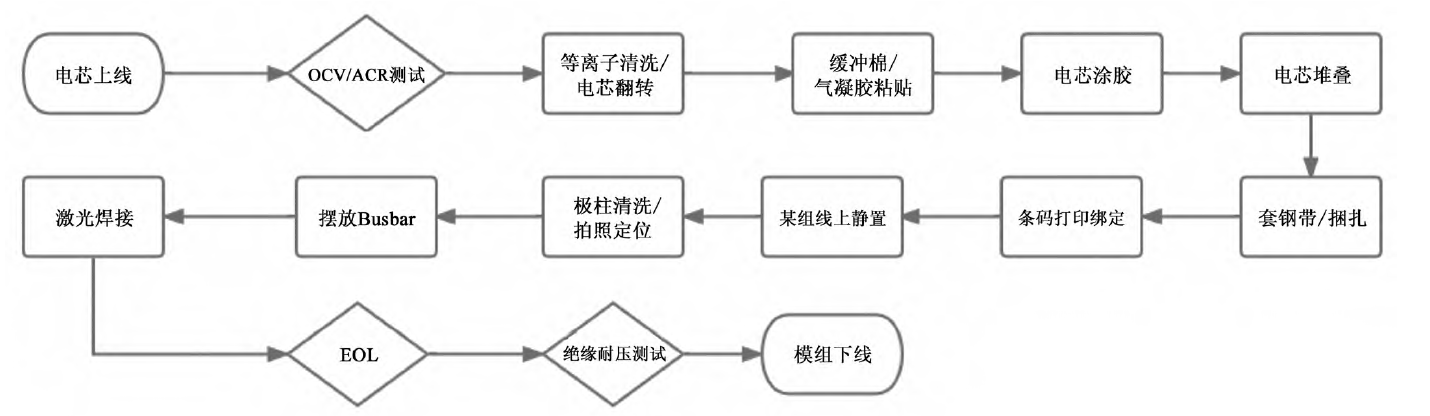

模組段工藝如圖1所示，主要包括電芯上線、電芯OCV/ACR測試、電芯翻轉/電芯等離子清洗、緩沖棉/氣凝膠粘貼、電芯涂膠、模組堆疊、模組鋼帶/捆扎、條碼打印綁定、模組線上靜置、極柱清洗/拍照定位，擺放Busbar、激光焊接、EOL測試，絕緣耐壓測試、模組下線。

鋰電池模組工藝路線

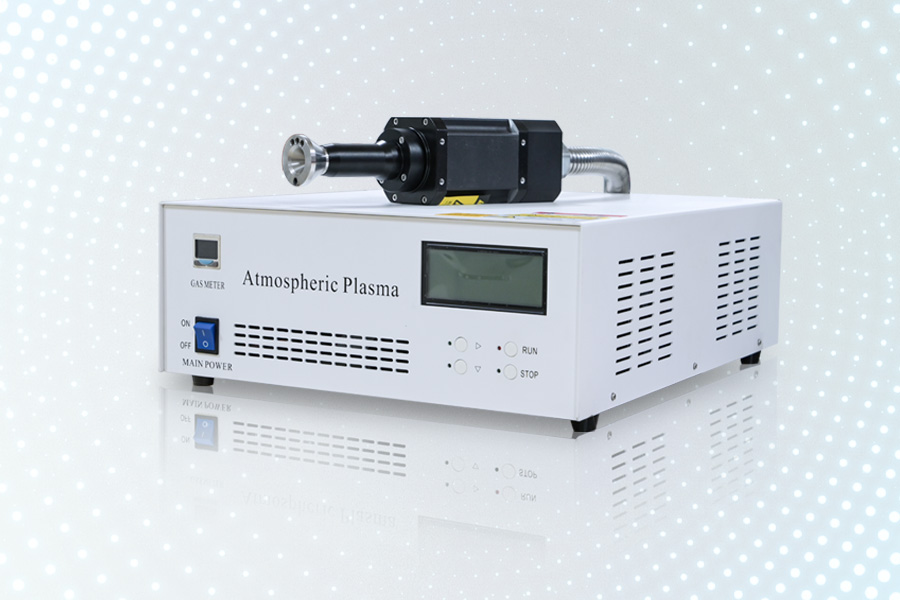

電芯清洗用的等離子清洗機

等離子清洗機在鋰電池模組pack中的應用

電芯翻轉/電芯等離子清洗：機器人對模組所需極性的電芯排列順序，對電芯進行翻轉操作。機器人根據模組中電芯極性按位置擺放，給電芯涂膠，貼絕緣罩、隔熱片同時可以對多個電芯進行翻轉操作。等離子清洗機會對電芯進行相關清洗。等離子表面處理是一種干式處理方法，只對材料表面進行處理，是比較安全的清洗鋰電池的方法，上料機械手通過視覺定位系統精準的將電芯和端板放入輸送線的定位治具中，等離子火焰槍固定在XY伺服模組平移機構上，控制平移機構的移動軌跡，配合翻轉機構，對電芯和端板的正反面均進行等離子清洗，運動軌跡可根據工藝要求預先設定，等離子清洗機可以去除電芯藍膜表面的油質或者臟污，提高后續涂膠粘接的性能。
