等離子清洗改善BGA封裝的可焊性

文章出處：等離子清洗機廠家 | 深圳納恩科技有限公司| 發表時間：2022-04-25

BGA器件焊接要達到良好的可靠性，BGA焊球的可焊性是非常重要的。但是由于種種原因，比如，存儲期過長，暴露在大氣中，烘烤溫度過高，大氣中的一些腐蝕性的工業廢氣都容易造成BGA焊球的氧化和腐蝕。焊球的氧化腐蝕讓焊球看起來沒有光澤，發灰、發暗和發黑，使自動化貼片機的視覺系統無法識別，無法進行大規模自動化生產。更重要的是，焊球低劣的可焊性，將會帶來一系列的問題，比如焊接空洞、虛焊和脫焊等一些焊接缺陷，這些焊接缺陷將給BGA的可靠性和長期工作壽命造成嚴重影響。將等離子清洗引入電子封裝中，能夠顯著改善封裝質量和可靠性。

現在我們介紹一種新穎的方法，用氫等離子體對BGA器件進行處理，能夠大大改善BGA器件的可靠性，而且工藝簡單，效果好，效率高。

氫等離子清洗基本原理

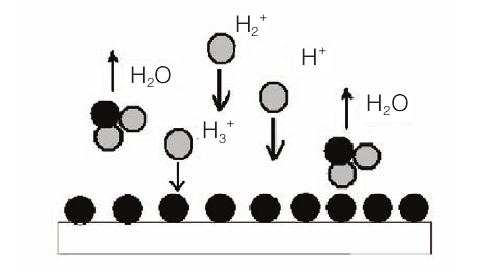

氫等離子體清洗基本原理示意圖如圖所示。

氫等離子體清洗示意圖

氫等離子體清洗的化學反應式可以表述如下：

在清洗表面氧化物時用純氫雖然效率高，但這里主要考慮放電的穩定性和安全，在應用時選用氬氫混合較為合適，氬氣通過離子化還可以促進氫等離子體數量的增加，提高氬氫等離子體的還原活性，另外對于材料易氧化或易還原的材料也可以采用顛倒氧氣和氬氫氣體的清洗順序來達到清洗徹底的目的。

氫等離子體清洗BGA焊球氧化物的具體工藝過程

預清洗BGA的焊球上除了有氧化物，還有其他一些污染物，如油脂和灰塵等，這些明顯的污染物首先必須采用預清洗的過程把它去掉。典型的預清洗過程包括化學溶劑浸泡和化學溶劑超聲波清洗?；瘜W(xué)溶劑浸泡和超聲波清洗能洗掉比較明顯的污垢，為后來的氫等離子體清洗做好準備。

BGA焊接后焊點的質量是BGA封裝器件失效的主要原因，氫等離子清洗可以改善BGA焊點的外觀，使焊點顯得飽滿、圓潤和光亮；氫等離子清洗BGA焊球上的氧化物，工藝簡單、效果好和效率高，是一種值得推薦的方法。
